Display digital 7 segmen adalah salah satu jenis komponen penampil (display device) yang paling banyak digunakan untuk menampilkan angka dan karakter sederhana pada berbagai perangkat elektronik, seperti jam digital, penghitung (counter), timbangan, dan papan informasi industri (seperti Andon Display Board).
Disebut 7 segmen karena terdiri dari tujuh batang LED (Light Emitting Diode) yang disusun menyerupai angka delapan, sehingga dapat membentuk berbagai karakter numerik dari 0 hingga 9 serta beberapa huruf dasar.
Membutuhkan Andon Display dengan Spesifikasi Khusus?
Konsultasikan Kebutuhan Anda
Harga PRODUK CUSTOM disesuaikan dengan SPESIFIKASI (Dimensi Display, Ukuran Digit, Jumlah Digit, Jumlah Baris, Tampilan Informasi) yang dibutuhkan.
Struktur dan Komponen 7 Segmen
Sebuah display 7 segmen terdiri dari 7 batang LED utama (A–G) dan 1 titik desimal (DP – Decimal Point).
Setiap segmen dapat menyala secara terpisah sesuai kebutuhan angka yang ingin ditampilkan.

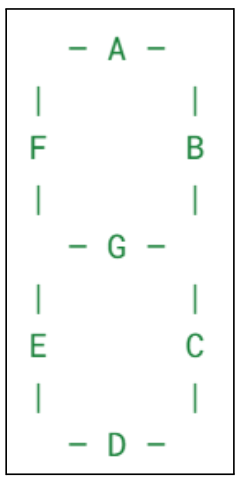

Susunan Segmen:
Titik desimal (DP) biasanya berada di kanan bawah angka.
Jenis-Jenis Display 7 Segmen
Common Anode (CA)
- Semua anoda LED disatukan ke satu pin positif (VCC).
- Untuk menyalakan segmen, diberikan logika LOW (0) ke pin segmen.
- Umumnya digunakan untuk sistem yang memakai driver logika negatif.
Common Cathode (CC)
- Semua katoda LED disatukan ke satu pin negatif (GND).
- Untuk menyalakan segmen, diberikan logika HIGH (1) ke pin segmen.
- Lebih umum digunakan dalam rangkaian digital dan mikrokontroler seperti Arduino atau PIC.
Cara Kerja Display 7 Segmen
Prinsip kerjanya sederhana:
- Sinyal listrik dari mikrokontroler atau driver masuk ke masing-masing segmen.
- Kombinasi segmen yang menyala akan membentuk angka tertentu.
- Misalnya:
- Untuk angka 0 → Segmen A, B, C, D, E, F menyala, G mati.
- Untuk angka 8 → Semua segmen A–G menyala.
Contoh Pengendalian:
Jika dihubungkan dengan mikrokontroler (Arduino), tiap segmen diatur dengan logika digital (HIGH atau LOW) melalui port output.
Jenis Tampilan Berdasarkan Jumlah Digit
Jenis Display | Jumlah Digit | Contoh Penggunaan |
1 Digit | Menampilkan satu angka (contoh: penghitung sederhana) | Counter mekanis |
2–4 Digit | Untuk jam, termometer, atau panel kecil | Jam digital |
4–8 Digit | Untuk papan informasi, timbangan, dan Andon Board | Display produksi |
Multi-digit (Matrix) | Dapat menampilkan huruf dan simbol | Display industri canggih |
Kelebihan dan Kekurangan
Kelebihan:
- Konsumsi daya rendah
- Mudah dikendalikan dengan mikrokontroler
- Harga relatif murah
- Tahan lama dan respons cepat
- Mudah dibaca dalam kondisi terang atau gelap
Kekurangan:
- Terbatas hanya untuk menampilkan angka dan beberapa huruf sederhana
- Tidak cocok untuk tampilan teks panjang atau grafis
- Butuh rangkaian driver tambahan untuk multi-digit
Aplikasi Display 7 Segmen dalam Dunia Industri
Bidang | Contoh Aplikasi |
Manufaktur | Indikator jumlah produksi pada Andon Display Board |
Elektronik Konsumer | Jam digital, kalkulator, oven |
Kesehatan | Monitor tekanan darah atau alat ukur suhu digital |
Otomotif | Indikator kecepatan digital (speedometer) |
Pendidikan & Prototyping | Proyek elektronika dasar menggunakan Arduino atau Raspberry Pi |
Integrasi dengan Sistem Modern
Dalam sistem industri modern, display 7 segmen sering digabungkan dengan:
- Mikrokontroler (Arduino, ESP32, STM32)
- PLC (Programmable Logic Controller)
- Sensor produksi (counter, proximity sensor, atau encoder)
- Sistem IoT dan dashboard digital
Kombinasi ini memungkinkan display 7 segmen menjadi bagian dari sistem monitoring cerdas seperti Andon Display Board, yang menampilkan data real-time seperti output produksi, efisiensi, dan alarm gangguan.
Kesimpulan
Display digital 7 segmen adalah komponen dasar namun vital dalam dunia elektronika dan otomasi.
Dengan desain sederhana dan efisien, ia tetap menjadi solusi utama untuk menampilkan data numerik secara jelas dan cepat, baik pada perangkat kecil maupun sistem industri berskala besar seperti Andon System.
Kemudahan integrasi dengan sistem digital modern menjadikannya tetap relevan di era Internet of Things (IoT) dan Smart Manufacturing.
